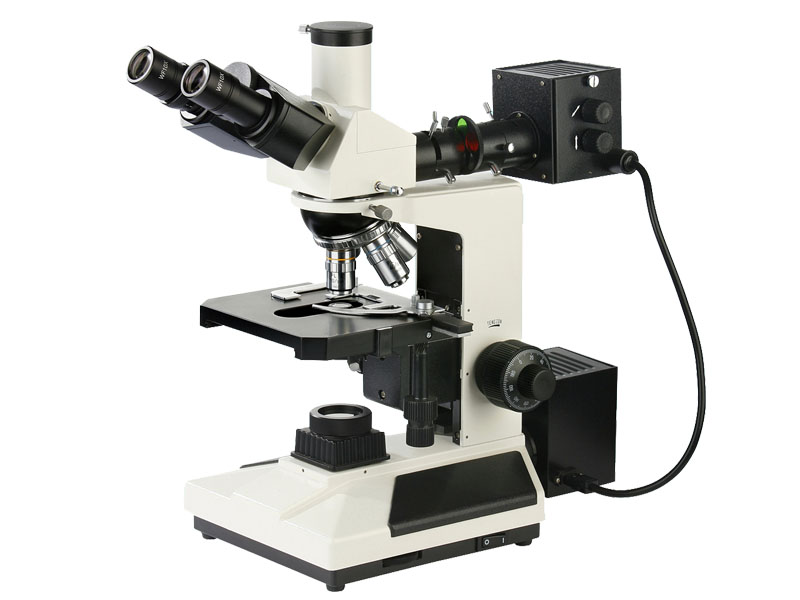

透反射平场消色差金相显微镜MM2020A
型号:透反射平场消色差金相显微镜MM2020A
分类:金相显微镜
品牌:Oi-Instruments
联系人:谭经理
手机号:18962123364
邮箱:orlenda@oi-instruments.com
微信
MM2020透反射(双色)正置金相显微镜配置透反射照明系统,长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,光学系统成像清晰,视野广阔,适用于工矿企业,高等院校及科研等机构作材料内部组织结构观察。
性能特点
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
▲ 透反射照明系统可同时照明物体,某些物体可以看到其特殊效果。
▲ 6V20W卤素灯,亮度可调。
▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。
规格
型号 | MM2020A | MM2020B |
目镜 | 大视野 WF10X(Φ18mm) | |
物镜 | 长距平场消色差物镜(无盖玻片)PL 5X/0.12 | 长距平场消色差物镜(无盖玻片)PL 5X/0.12 |
长距平场消色差物镜(无盖玻片)PL L10X/0.25 | 长距平场消色差物镜(无盖玻片)PL L10X/0.25 | |
长距平场消色差物镜(无盖玻片)PL L40X/0.60 | 长距平场消色差物镜(无盖玻片)PL L20X/0.40 | |
长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧) | 长距平场消色差物镜(无盖玻片)PL L40X/0.60 | |
长距平场消色差物镜(无盖玻片)PL L60X/0.75 (弹簧) | ||
目镜筒 | 三目镜,倾斜30˚,(内置检偏振片,可进行切换) | |
落射照明系统 | 6V 20W卤素灯,亮度可调 | |
落射照明器带视场光栏、孔径光栏、起偏振片,(红,蓝,绿)滤色片和磨砂玻璃 | ||
调焦机构 | 粗微动同轴调焦, 微动格值:2μm, 粗动松紧调节,带锁紧和限位装置 | |
转换器 | 四孔(内向式滚珠内定位) | 五孔 (内向式滚珠内定位) |
载物台 | 双层机械移动式(尺寸:160mmX140mm,移动范围:75mmX50mm) | |
透射照明系统 | 阿贝聚光镜 NA.1.25 可上下升降 | |
(蓝,绿)滤色片和磨砂玻璃 | ||
集光器, 卤素灯适用 | ||
6V 20W 卤素灯,亮度可调 | ||
选配件 | ||
目镜 | 大视野 WF16X(Φ11mm) | |
分划 10X(Φ18mm) 格值0.1mm/格 | ||
物镜 | 长距平场消色差物镜(无盖玻片) PL L 50X/0.70 | |
长距平场消色差物镜(无盖玻片) PL L 80X/0.80 | ||
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧) | ||
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) | ||
滤色片 | 黄滤色片 | |
CCD接头 | 0.4X | |
0.5X | ||
1X | ||
0.5X带分划尺,格值0.1mm/格 |
