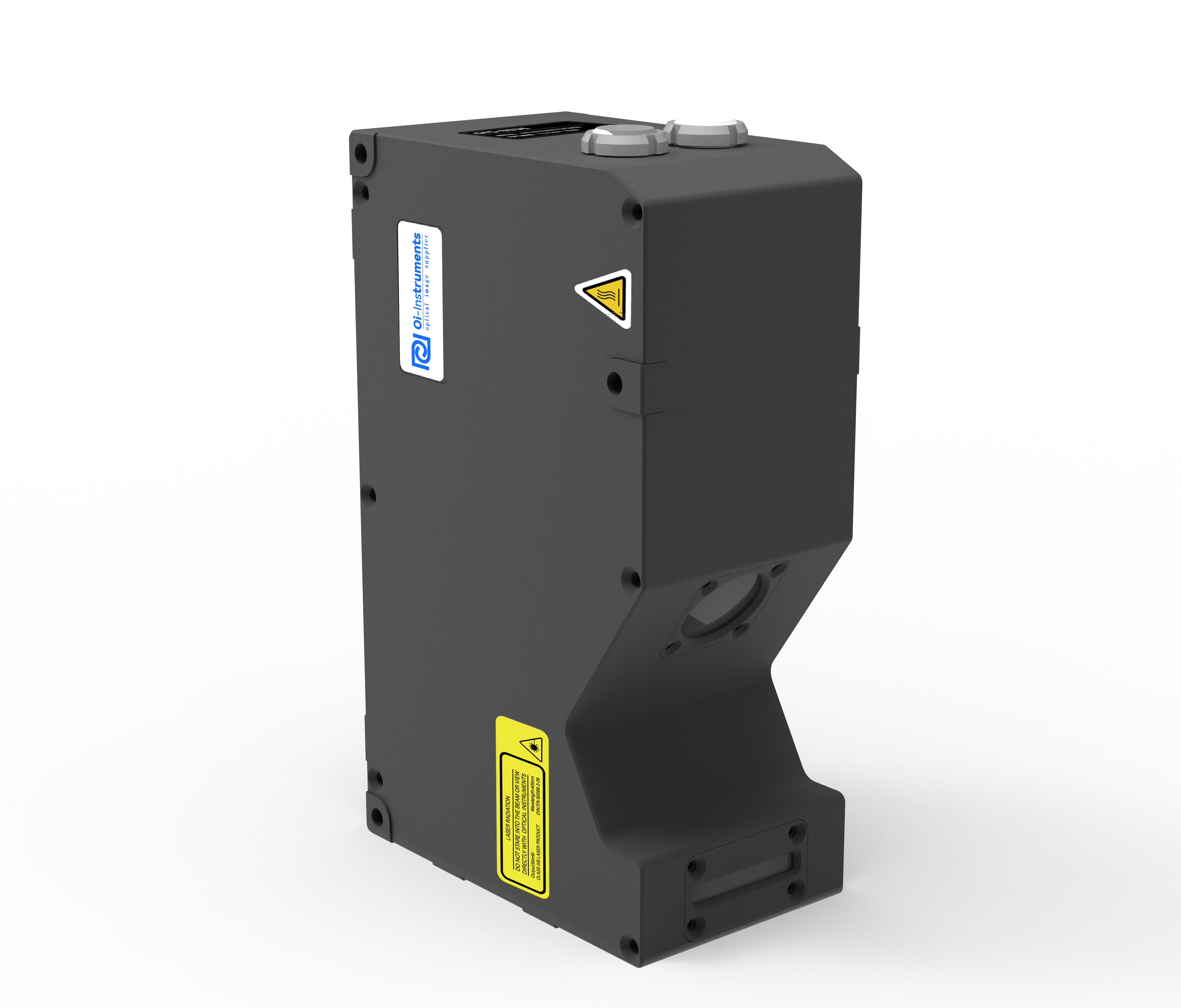

一体式激光3D轮廓仪GTS系列
型号：一体式激光3D轮廓仪GTS系列
分类：一体式相机
品牌：Photonfocus
联系人：谭经理
手机号：18962123364
邮箱：orlenda@oi-instruments.com
微信
GTS系列基于激光三角测量原理，以超高速度对物体轮廓进行采样，可实现对物体表面的高精度三维重建，微米级的细微特征 也能清晰分辨，由此实现对物体的非接触式的高精度测量/检测。 GTS系列在高性能的基础上进一步增加了产品的通用性与易用性 。出厂前已进行预校准，开箱即可投入使用 ，无须现场标定。 产品外形紧凑小巧，且提供丰富的开发接口和SDK，便于开发人员将其集成到不同场景的应用中，满足不同行业测量需求，可 广泛应用于汽车制造、3C电子 、半导体 、锂电池组件 、橡胶轮胎以及航空航天、医疗器械领域的精细几何尺寸测量及表面缺陷检测。
产品优势
产品拍摄效果图
规格
产品参数
| 型号 | GTS-8016 | GTS-8036 | GTS-8064 | GTS-8096 | GTS-8360 |
| 参考距离 | 35mm | 100mm | 105mm | 150mm | 400mm |
| Z轴高度 | 10mm | 35mm | 70mm | 105mm | 200mm |
| 近视场 | 14mm | 30mm | 55mm | 75mm | 290mm |
| 标准视场 | 16mm | 36mm | 64mm | 96mm | 360mm |
| 远视场 | 18mm | 42mm | 85mm | 130mm | 430mm |
| 光源 | 405nm | 640nm | |||
| Z轴线性度 | 0.05% of F.S. | ||||
| Z轴重复精度 | 0.1μm | 0.5μm | 1μm | 2μm | 5μm |
| X轴重复精度 | 1μm | 5μm | 10μm | 15μm | 5μm |
| X轴数据间隔 | 8μm | 17μm | 32μm | 45μm | 175μm |
| X轴轮廓点数 | 2048(物理点数) | ||||
| 扫描速度（HZ） | 2000-40000 | ||||
| 外壳防护等级 | IP67 | ||||
